Механизмы давления щеткодержателей: ремонт и обслуживание электродвигателей

В производственных цехах тяжелой металлургии, на горно-обогатительных комбинатах и объектах транспортной инфраструктуры вращение валов обеспечивают мощные силовые установки. Передача электрического тока от неподвижного источника питания к крутящемуся ротору происходит через щеточно-коллекторный узел. Надежность этой цепи напрямую зависит от нажимного устройства. Механизм фиксирует электрощетку и создает выверенное давление на коллектор. Слесари и энергетики строго следят за состоянием пружин, так как ослабление контакта неминуемо ведет к аварийной остановке конвейерной линии.

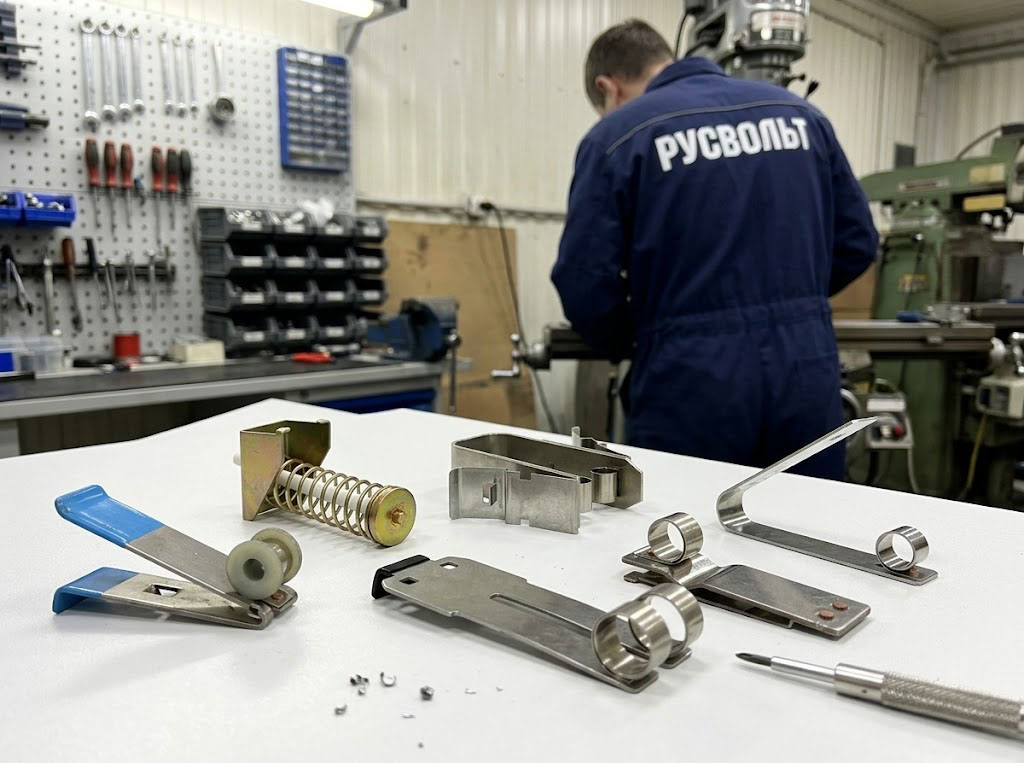

Разновидности механизмов давления

Инженеры-конструкторы подбирают тип прижимной системы на этапе создания электрической машины. Выбор зависит от расчетной скорости вращения вала, пусковых токов и габаритов корпуса статора. На практике применяют три технические схемы:

1. Рулонные блоки постоянного давления. Устройство состоит из скрученной в плотный рулон стальной ленты. Главное преимущество конструкции заключается в стабильности усилия. Механизм давит на графитовую деталь с одинаковой силой в первый день работы и перед самой заменой полностью стертой щетки. Давление остается в заданных границах без вмешательства обслуживающего персонала.
2. Спиральные цилиндрические пружины. Классический вариант с витковой конструкцией, работающей на сжатие или растяжение. По мере стачивания угольного элемента длина пружины меняется. Усилие постепенно падает. Электромонтерам необходимо регулярно осматривать узел и вручную переставлять стопорный рычаг в соседние пазы, чтобы вернуть нужное натяжение.
3. Часовые спирали. Механизм функционирует за счет скручивания плоской ленты вокруг оси. Усилие передается на графит через промежуточный рычаг. Настройка давления происходит с помощью специального храповика с мелкими зубьями.

Детали штампуют из прочной рессорно-пружинной стали. Воздух в промышленных цехах часто содержит влагу и агрессивные химические испарения. Чтобы защитить металл от глубокой коррозии, производители наносят на поверхность защитный слой цинка или кадмия. Гальваника блокирует окисление и предотвращает излом пружины из-за усталости проржавевшего металла.

Физика контакта и влияние на коллектор

Стабильность коммутации электрического тока требует точной настройки. Заводы указывают номинальное удельное давление в паспорте каждой марки графита. Обычно этот показатель находится в диапазоне от пятнадцати до двадцати пяти килопаскалей. Любое отклонение от заводских параметров запускает процесс разрушения машины.

Если пружинный блок перегревается и теряет упругость, давление на электрощетку падает. Графит начинает мелко вибрировать внутри латунной обоймы. Контакт прерывается, и в образовавшемся воздушном зазоре немедленно вспыхивает электрическая дуга. Искрение плавит медь, выжигает изоляторы и разрушает саму угольную вставку. Дуговой разряд оставляет на поверхности токопроводящий нагар, способный спровоцировать короткое замыкание между фазами.

Избыточная жесткость механизма дает обратный разрушительный эффект. Жесткое механическое трение раскаляет контактный узел. Медная поверхность стачивается неравномерно. Коллектор теряет геометрическую форму круга и становится эллипсным. На высоких оборотах ротор начинает сильно бить. Эта вибрация мгновенно передается на вал и разбивает подшипники.

Технический осмотр и диагностика

Инструкции по эксплуатации обязывают службы главного энергетика регулярно инспектировать оборудование. Слесари снимают защитные решетки, осматривают траверсы и очищают полости от скопившейся угольной пыли. Токопроводящую грязь выдувают мощным компрессором, чтобы убрать возможные мостики для короткого замыкания.

Электромонтеры замеряют усилие нажатия на каждую щетку с помощью портативного ручного динамометра. Если цифра на шкале ниже заводского допуска, мастер подтягивает механизм или переставляет рычаг. Разница в давлении между элементами одной полярности не должна превышать десять процентов. При неравномерном нажиме часть щеток забирает весь ток, перегревается и быстро рассыпается в пыль.

Сломанные, просевшие или покрытые ржавчиной пружинные блоки подлежат немедленной выбраковке. Во время ремонта техник проверяет вектор нажатия. Нажимной палец должен давить строго по центру верхней грани угольной детали. Перекос рычага заклинивает щетку в обойме, обрывая силовую цепь.

Снижение издержек и модернизация

Выход из строя прижимных механизмов останавливает работу цеха. Восстановление оплавленного коллектора после короткого замыкания — сложная процедура. Механикам приходится демонтировать тяжелый ротор и шлифовать металл на токарном станке. Это долгий процесс, влекущий прямые убытки от простоя конвейера.

Своевременная модернизация нажимных узлов сокращает финансовые потери предприятия. Новые заводские механизмы удерживают контакт в строгих границах, предотвращают появление искры и сохраняют ресурс ротора на долгие годы. Изучить спецификации, подобрать механизм по инженерным чертежам и оформить заказ на прижимные устройства можно по ссылке: https://rusvolt.su/schetkoderzhateli/prizhimnue-ustroistva

Обновление компонентов токосъема защищает критически важную инфраструктуру заводов и транспортных терминалов. Исправные пружины исключают перегрев, сильное искрение и возгорание масла внутри станины. Технический отдел поддерживает агрегаты в рабочем состоянии, защищая предприятие от масштабных аварий.
