Вентиляторы для низкотемпературных камер: что учитывать при выборе

Почему вентилятор для низкотемпературной камеры нельзя выбирать только по размеру

В компании «Ипрека» при подборе вентилятора для холодильной камеры учитывают не только его размеры, но и характеристики конкретной установки. Вентилятор отвечает не просто за движение воздуха. Он обеспечивает прохождение воздушного потока через испаритель воздухоохладителя, отводит тепло от продукции и поддерживает равномерную температуру по всему объёму помещения. Вентиляторы для низкотемпературных камер: что учитывать при выборе — вопрос, который стоит решать до покупки, а не после появления наледи или перепадов температуры.

Одинаковый по диаметру осевой вентилятор может нормально работать в умеренных условиях, но быстро потерять производительность либо выйти из строя при –18…–25 °C. Для камер шоковой заморозки и других установок, работающих при более низких температурах, требования к материалам, двигателю, подшипникам и защите ещё выше. Поэтому размер крыльчатки, мощность или принцип «такой же стоял раньше» не гарантируют совместимость.

• Неверный подбор вызывает неравномерное охлаждение товаров, слабый обдув продукции и появление локальных тёплых зон.
• При недостаточном потоке воздуха испаритель быстрее обмерзает, а компрессор дольше выводит камеру на заданный режим.
• Неподходящий двигатель может перегреваться, шуметь, потреблять больше энергии или не выдерживать повторных запусков после оттайки.

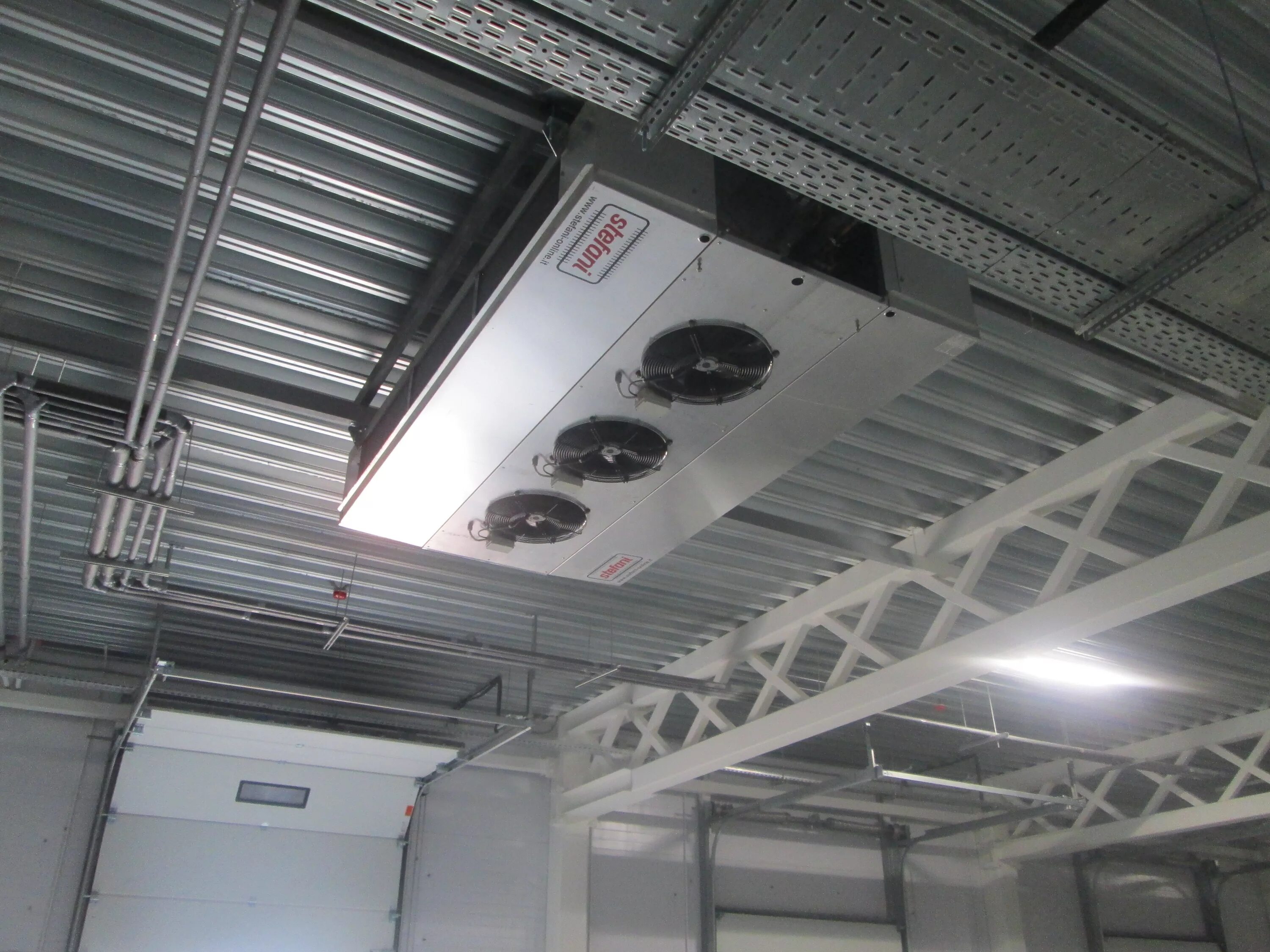

Внутри холодильных камер чаще используют осевые вентиляторы для холодильного оборудования на воздухоохладителях: они создают большой расход воздуха при сравнительно небольшом сопротивлении. Если система включает воздуховоды, заслонки, длинные каналы или разветвлённую сеть распределения воздуха, одних осевых агрегатов может быть недостаточно. В таких случаях рассматривают модели с повышенным напором, включая центробежные вентиляторы.

Рабочие условия камеры: температура, влажность, оттайка и режим эксплуатации

Первый параметр для подбора — не температура хранения, заданная на контроллере, а минимальная температура в зоне установки вентилятора. Возле теплообменника испарителя воздух обычно холоднее, чем в центре камеры. Стандартные камеры хранения замороженной продукции работают примерно при –18…–25 °C, но технологические установки, морозильные туннели и отдельные производственные процессы требуют исполнения для более жёстких условий.

Вентилятор проходит циклы охлаждения, остановки, оттайки и последующего запуска. Эти изменения создают нагрузку на обмотки двигателя, конденсаторы асинхронных моделей, кабель, подшипники и элементы крыльчатки. Важны технические характеристики допустимой температуры окружающей среды и отдельно — температуры перемещаемого воздуха: у некоторых моделей эти параметры различаются.

Влажность заметно влияет на рабочий режим. Частое открывание дверей, загрузка тёплого товара, мойка помещения и негерметичные проёмы увеличивают поступление влаги. Иней на ламелях испарителя сужает проходные сечения, сопротивление воздушному потоку растёт, а фактическая производительность вентиляторов холодильной установки снижается. Это одна из причин, по которой исправный по паспортным данным агрегат может не обеспечивать требуемого охлаждения.

Тип оттайки также влияет на выбор. При электрической оттайке следует проверить стойкость корпуса и изоляции к нагреву и воздействию конденсата. При оттайке горячим газом особенно важны материалы, сохраняющие свои свойства при перепадах температуры. Естественная оттайка предъявляет меньше требований к устойчивости к нагреву, однако не отменяет необходимости защиты от влаги.

• Постоянное вращение подходит не для каждого режима: в некоторых случаях оно усиливает подсушивание неупакованной продукции.
• Остановка вентиляторов на период оттайки уменьшает распространение тёплого влажного воздуха по камере.
• Управление от контроллера или дверного выключателя позволяет снизить потери холода, но требует электрической совместимости оборудования.

Например, камера хранения замороженных товаров с редким открыванием двери работает стабильнее и предъявляет менее жёсткие требования. В камере интенсивной комплектации, куда постоянно поступает тёплая продукция, вентилятор работает в более тяжёлом режиме. До подбора следует определить минимальную температуру, тип оттайки, частоту открывания дверей и фактическое состояние испарителя.

Производительность, напор и схема обдува: как понять, хватит ли воздушного потока

Производительность в м³/ч показывает объём воздуха, который вентилятор способен перемещать за час. Но указанное в каталоге значение нередко относится к свободной подаче — без испарителя, защитной решётки, наледи и воздуховодов. В реальной камере поток воздуха проходит через оребрение, которое создаёт сопротивление. Чем оно выше, тем ниже фактический расход воздуха.

Рабочая точка — это сочетание расхода воздуха и статического давления, при котором вентилятор работает в конкретной системе. Статическое давление проще понимать как сопротивление, которое создают ламели, загрязнения, иней, повороты воздуховодов и заслонки. Для открытого воздухоохладителя обычно эффективны осевые вентиляторы. Для протяжённых каналов, точечной подачи воздуха или сложной сети могут потребоваться центробежные модели, способные создавать более высокое давление.

Замена на более мощный агрегат не всегда повышает эффективность охлаждения. Избыточная скорость воздушного потока может пересушивать мясо, рыбу и другую неупакованную продукцию, повышать уровень шума и увеличивать расход электроэнергии. Если параметры вентилятора не соответствуют конструкции теплообменника, поток может распределяться неравномерно, а часть поверхности испарителя будет использоваться менее эффективно.

Схему обдува оценивают с учётом размеров камеры: её длины и высоты, расположения воздухоохладителя, стеллажей, паллет, глухих перегородок и плотности загрузки. В камере хранения приоритетны равномерная циркуляция воздуха и отсутствие тёплых зон. В камере заморозки или интенсивного охлаждения часто требуется более активный поток, но его направление и производительность определяют по характеристикам испарителя, а не только по объёму помещения.

• Признаки недостаточного воздушного потока: заметная разница температур у двери и возле воздухоохладителя, долгий выход на заданный режим и длительная работа компрессора.
• Также должны насторожить наледь на отдельных участках испарителя, слабый обдув дальних стеллажей и неравномерное охлаждение продукции.
• Для проверки сверяют расход воздуха, рабочую точку, количество вентиляторов, обороты, диаметр крыльчатки, мощность и данные воздухоохладителя.

Если старый вентилятор заменяют после аварии, полезно проверить причину поломки. Иногда двигатель выходит из строя не из-за собственного дефекта, а из-за постоянной работы при забитом испарителе, перекрытых паллетами каналах для движения воздуха или неправильном режиме оттайки.

Совместимость и конструкция: двигатель, крыльчатка, питание, защита

В холодильном оборудовании распространены асинхронные модели и EC-вентиляторы с электронным управлением. Асинхронные агрегаты имеют сравнительно простую конструкцию и широко применяются в исполнении с внешним ротором: такая компоновка компактна, удобна для монтажа на воздухоохладителях и обеспечивает эффективное охлаждение двигателя. В зависимости от модели могут использоваться рабочие или пусковые конденсаторы.

EC-вентиляторы оправданы, когда требуется регулировать скорость, камера работает с переменной нагрузкой или необходимо снизить энергопотребление. При необходимости такого исполнения можно подобрать и купить вентилятор EBM-Papst, однако EC-модель нельзя устанавливать как прямой аналог обычного вентилятора только по габаритам. Следует проверить напряжение питания, тип управляющего сигнала, возможности контроллера, направление вращения и алгоритм работы системы.

• Проверьте напряжение питания: 230 В или 400 В, однофазное либо трёхфазное подключение, а также частоту сети.
• Сверьте потребляемый ток, мощность, частоту вращения, способ регулирования и направление вращения крыльчатки.
• Измерьте диаметр и глубину корпуса, посадочные размеры, расстояние между креплениями, положение кабеля и длину выводов.

Материалы имеют не меньшее значение, чем электрические параметры. Крыльчатка должна сохранять прочность при низких температурах, подшипники — надёжно работать на холоде, а кабель — не терять эластичность. Необходим подходящий класс защиты IP с учётом конденсата, мойки и высокой влажности. Защитные решётки повышают безопасность, но также влияют на сопротивление воздушному потоку.

Перед заказом перепишите со шильдика производителя модель, напряжение, мощность, ток, частоту и направление вращения, а также тип крепления. Дополнительно измерьте диаметр крыльчатки и основные монтажные размеры. Фото маркировки, общий вид установки и снятые размеры помогут поставщику подобрать совместимую запчасть по каталогу, в том числе аналог другого производителя.

Алгоритм выбора и когда нужна консультация специалиста

1. Определите минимальную температуру в зоне установки вентилятора, режим работы камеры и тип оттайки.
2. Проверьте модель воздухоохладителя, количество установленных вентиляторов и состояние испарителя.
3. Снимите данные со шильдика неисправной модели, измерьте крыльчатку, корпус и монтажные размеры.
4. Сверьте напряжение, фазность, мощность, ток, частоту и направление вращения.
5. Оцените количество наледи, загрязнение теплообменника и наличие препятствий для движения воздуха.
6. Подбирайте аналог только после проверки производительности, создаваемого давления и допустимого температурного диапазона.

Не стоит оформлять заказ только по фотографии, если маркировка отсутствует, старый вентилятор уже меняли, камера не держит температуру после полноценной оттайки или планируется переход на другую мощность, частоту вращения либо EC-управление. Отдельная проверка необходима для нестандартных воздухоохладителей и систем с воздуховодами.

Точные характеристики оборудования и сведения об условиях эксплуатации камеры снижают риск простоя, повторной покупки и порчи товаров. Для подбора в компании «Ипрека» полезно предоставить фото шильдика, размеры, данные электропитания и описание режима работы: это позволит выбрать вентилятор, совместимый с существующей холодильной установкой и её фактической нагрузкой.
